Канализационные насосы: типы и особенности выбора

Изучаем особенности канализационного насосного оборудования, чтобы сделать правильный выбор функциональной, производительной и долговечной модели.

Зачем нужен канализационный насос

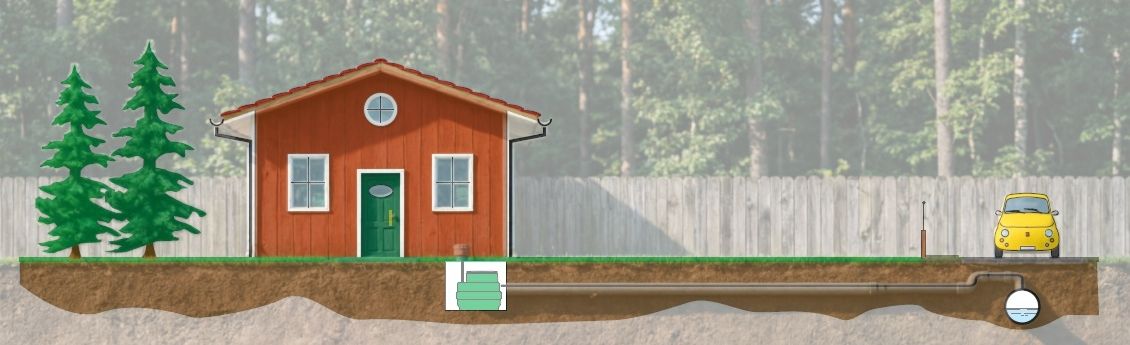

Удаление сточных вод, загрязненных жидкостей, фекальных масс – ключевое условие для комфортной жизни и соблюдения санитарно-гигиенических требований в жилых и нежилых объектах. Однако самотечная очистка далеко не всегда возможна из-за неправильно выстроенной системы отведения, слишком низкого расположения сантехники, специфики местного рельефа, устаревания систем.

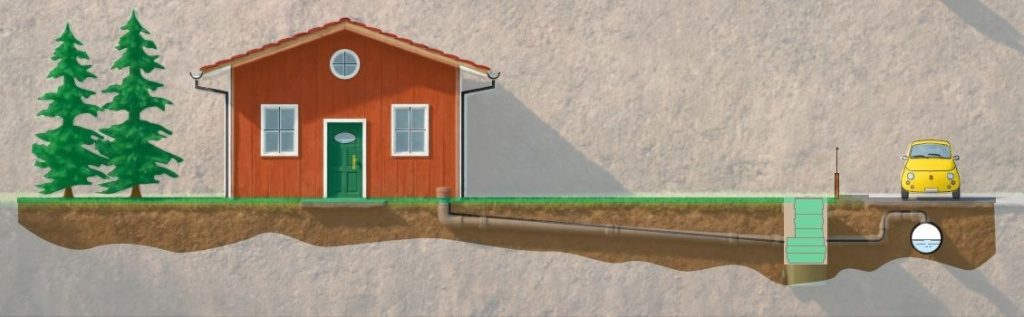

И в таком случае оправдана принудительная перекачка жидкости канализационным насосом. Она обеспечивает транспортировку стоков на нужное расстояние в бытовой септик, специализированные очистные сооружения или же в единую сточную магистраль.

Насосы быстро и эффективно транспортируют стоки, они нужны для:

• Полноценного водоотведения, поддержания санитарно-гигиенического благополучия.
• Профилактики засоров внутри системы.
• Нивелирования особенностей рельефа при прокладке трубопровода на участках с ландшафтными перепадами и высоким уровнем грунтовых вод.
• Обустройства сетей, расположенных на значительном расстоянии от центральной канализации.
• Модернизации устаревшего сточного комплекса, повышения производительности водоудаления.
• Подготовки жидкости и измельчения твердых частиц перед подачей в общую сеть.

Устройство оборудования

В насосную конструкцию интегрировано несколько элементов. Среди них:

• Электромотор – силовой агрегат, он инициирует вращение крыльчатки. Отличается мощностью, видом охлаждения, питанием от одной или трех фаз, частотой вращения, в зависимости от числа полюсов.
• Рабочее колесо – вал с лопастями. Формирует поток и направляет жидкость к выходу. Различается диаметром, количеством импеллерных пластин и их конфигурацией, бывает закрытого или открытого типа.
• Корпус – защитный кожух из металла или полимера. Предотвращает попадание влаги, механические повреждения внутренних элементов. Является каналом для транспортировки.
• Патрубки – это входная и выходная магистраль, через которую отработанный сток поступает в систему и вытекает из нее.
• Датчики – это контроллеры, отвечающие за мониторинг уровня, запуск и остановку.
• Уплотнители – герметизирующие кольца, они не позволяют влаге проникать к критическим элементам.

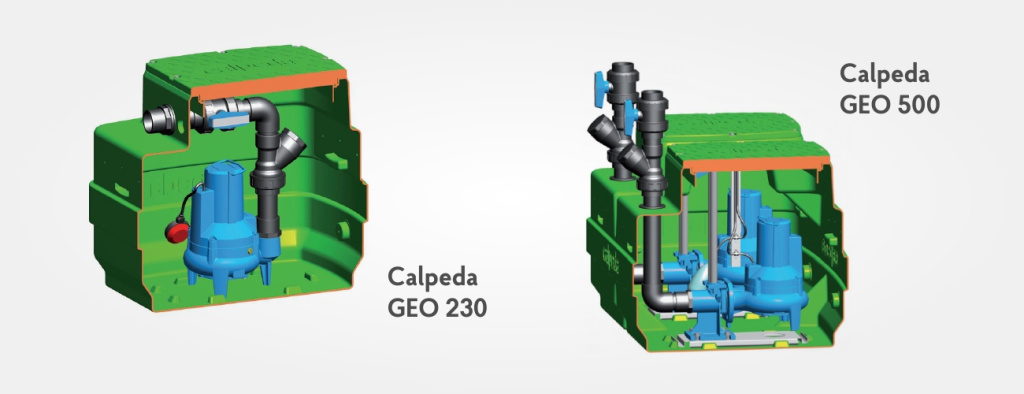

Канализационный насос встраивается в сеть с резервуаром для сбора стоков, с трубами, рассчитанными на высокое давление. Также в комплексе предусматривают фитинги и соединительные элементы, клапаны против обратного заброса жидкости, контроллеры.

Принцип работы

Система действует по алгоритму. Отработанная жидкая среда собирается в резервуаре, а когда емкость заполняется, «срабатывает» поплавок или сенсорная мембрана. После этого оборудование получает сигнал от автоматики и запускает насос принудительной откачки.

При включении двигателя начинает вращаться колесо крыльчатки с высокой скоростью. Под воздействием центробежной силы и возникшего давления жидкость по патрубкам протекает в напорный трубопровод.

Некоторые помпы дополнительно оснащают измельчителями – ножами, которые режут крупные включения. Они делают отработанную среду более однородной и менее вязкой, упрощают транспортировку водоотходов.

Видовое разнообразие

Канализационные насосы делятся на:

• Поверхностные. Они устанавливаются без погружения, дополняются заборными рукавами, которые опускают в сточную яму или дренажный колодец. Отличаются простотой применения, относительно высокой производительностью. Однако поверхностные насосы не подходят для постоянного использования, могут перегреваться. Они чувствительны к резким перепадам температуры, ограничены по глубине, требуют дополнительной установки автоматики. Подобные модели располагают в отдельном хозяйственном помещении или применяют как мобильную переносную установку.
• Погружные. Аппараты с герметичным корпусом из стали, чугуна или полимера. Они полностью помещаются в перекачиваемую среду. Благодаря постоянному охлаждению от окружающей жидкости, работают без перегрева даже при непрерывной перекачке. Погружные насосы производят в коррозиестойком, герметичном корпусе, чтобы они выдерживали постоянное воздействие агрессивной среды. Модели этого типа легко устанавливаются, создают и поддерживают высокий напор. Они производительны, малошумны, оснащаются автоматикой для отключения. Однако техника «привязана» к месту монтажа, а при обслуживании и ремонте ее необходимо извлекать из рабочей среды.
• Полупогружные. Универсальный вариант, который сочетает достоинства и мобильность поверхностных устройств и надежность погружных. Он имеет влагозащищенный, коррозиестойкий корпус, автоматику. Подходит для сезонного использования, может применяться для устранения аварийного разлива.

Также востребованы санитарные бытовые станции. Они встроенные, располагаются под раковиной, за унитазом, под душевой. Через отдельные патрубки к ним подключается сантехника, бытовые приборы. Когда система заполняется, срабатывает автоматика и перекачивает сточные воды.

Технические характеристики

Канализационные насосы отличаются по техпараметрам. Чаще всего используются варианты со следующими характеристиками:

• Производительность – в пределах от 8 до 2500 м³/ч в случае с промышленными установками и 5-25 м³/ч с бытовыми.
• Мощность – у маломощных стандартных 250 Вт - 5 кВт, у производственных 5-250 кВт.
• Напор – для домашней техники в пределах 5-10 метров, для промагрегатов до 80-120 метров.
• Температура носителя – до +40°C и до +80°C.
• По размеру пропускаемых твердых частиц – от 10-12 мм до 35-100.
• По дальности транспортировки по трубопроводу от 5-30 до 40-100 метров.

Технические параметры могут отличаться в сторону увеличения или уменьшения, в зависимости от модификации и производителя.

Монтаж: главные рекомендации

Правильная установка предопределяет качество откачки, разумное потребление энергоресурса, гарантирует долгий ресурс эксплуатации и безопасность людей. И потому критически важно соблюдать технические требования, опираться на правила эксплуатации электрооборудования, саннормы, учитывать специфику объекта и помпы.

Так, у трубопроводной магистрали должен быть уклон не менее 3% на входе и минимум 1% на выходе. В таком случае стоки поступают самотеком, жидкость не застаивается внутри трубопровода. Кроме того, ориентируйтесь на следующее:

• Монтаж погружных насосов разрешен выше уровня пола, чтобы автоматика действовала корректно, а технику было проще обслуживать.
• Не допускается резких поворотов трубомагистрали, потому что из-за них кратно повышается гидравлическое сопротивление и увеличивается нагрузка на двигатель. К примеру, эффективнее использовать для монтажа не одно колено на 90°, а два на 45°.
• Насос запитывают от отдельной электролинии, его устанавливают с заземлением и защитной автоматикой отключения. При этом кабель должен соответствовать мощности КНС и быть с многослойной изоляцией.
• Расстояние между помпой и сантехприборами должно быть минимальным, чтобы избежать потери эффективности.
• Предусматривают доступ для сервисного обслуживания – периодической чистки фильтров, профилактического осмотра и ремонта.
• Для защиты от промерзания насоса устанавливают греющий кабель.

Установка происходит поэтапно:

• Готовят место монтажа со свободным доступом к аппаратуре.
• Присоединяют к системе входной и выходной патрубок.
• Подключают насос к электросети.
• Проверяют соединение и функционал в рабочем режиме.
• Исключают отсутствие протечек.

Если все действует штатно и с заданной мощностью, то систему запускают в работу.

На что обратить внимание при выборе

Чтобы насосная станция служила долго, обеспечивала эффективную откачку, работала в полную силу, не подвергалась перегрузкам, при выборе необходимо учесть несколько параметров. Среди них:

• Тип стоков. Если предстоит работать с относительно чистой средой, то допустимо использовать стандартные дренажные варианты. Для перекачивания стоков с органическими включениями и другими отходами требуются фекальные с механическими измельчителями.
• Величина частиц. Для бытового применения достаточно аппаратов, которые справляются с обработкой стоков с включениями размером около 30-50 мм.
• Температура рабочей среды. Если в систему подключена ванна, душевая, посудомоечная машина, то лучше установить станцию, рассчитанную на температуру до +90°C. У таких аппаратов корпус из стали, отводящей тепло. Если транспортируются только стоки холодного водоснабжения и стиральной машинки, достаточно помпы для среды не более +40°C.
• Вид измельчителей. Резаки превращают крупные куски в однородную массу, не позволяют трубопроводу засоряться. С ними можно устанавливать трубы меньшего диаметра. Измельчители бывают со статичными ножами в корпусе, а также расположенными на валу мотора. Эффективнее считается второй вариант.
• Мощность. Более производительный прибор справляется с большим объемом отходов, создает выше напор при перекачке. Для частного жилья достаточно 400-1000 Вт, для многоквартирного дома или производственного объекта необходима мощность не ниже 1,5-2,5 кВт.
• Производительность. Напрямую зависит от мощностных показателей. Рассчитывается в кубометрах в час. Она должна быть с запасом, чтобы устройство не работало на пределе. Для обслуживания семьи до четырех человек нужна модель 20-25 м³/ч. Если в помещении большее количество людей или установлено много сантехники, то производительность должна быть в два раза выше.
• Напор. Он определяет, насколько далеко и высоко устройство сможет транспортировать жидкость. Для расчета показателя к высоте подъема по горизонтали прибавьте метраж, поделенный на десять. Допустим, стоки требуется поднимать на 5 метров и отводить их на 20 от кухни. Значит, напор = 5 + (20/10) = 7 метров. Причем купить установку рекомендуют с небольшим запасом.
• Герметичность. Чем выше степень защиты корпуса, тем ниже риск повреждения и выхода из строя при работе в жидкой среде. Оптимальна герметизация не менее Также должны быть герметичными уплотнители станции и многослойная изоляция кабеля.
• Ножи и рабочее колесо. Хорошо, когда элементы произведены из нержавеющей стали, они стойкие к износу, ржавлению.
• Периодичность использования. Для постоянной перекачки подходят погружные конструкции. Для сезонной эксплуатации, например, из унитаза на даче достаточно поверхностных аппаратов.
• Уровень шума. Чем мощнее прибор, тем громче работает, но и эффективнее откачивает нечистоты. Для установки в доме это критично, а вот при покупке техники для уличного монтажа шумом можно пренебречь.

Важен и тип автоматики. Насосное оборудование с автоматическим модулем отключения самостоятельно запускает процесс откачки при переполнении системы и блокирует работу при нормализации предельного уровня. Автоматика бывает поплавковой и мембранной:

• Варианты с поплавком считаются более простыми и надежными, меньше ломаются, не боятся жировых отложений и перепадов температуры. Поплавковый элемент в них поднимается вместе с уровнем жидкости, замыкает контакты, активизирует насос.
• Мембранные оснащаются особо чувствительной мембраной плоской или сферической формы. При изменении давления она давит на датчик, который запускает двигатель. Резиновые мембраны перестают корректно работать при попадании жировых отложений, при температуре более +35°C.

При выборе также учтите, из чего сделан кожух. Техника с моторами в полимерном корпусе дешевле, но подвержена перегреву, сильно шумит. Стальные конструкции рассчитаны на работу до +90°C, они эффективнее охлаждаются, дольше служат.

Важно!

Для откачки канализационных стоков с фекалиями дренажные модели поверхностного типа использоваться не могут – они не справляются с крупными включениями, быстро ломаются. Нужны аппараты с измельчителями.

Как предупредить поломки и продлить срок службы?

Чтобы устройство не ломалось, служило долго, следует:

• Выбирать насосы у проверенных производителей с учетом объективных факторов эксплуатации, нагрузки, потребности, особенностей объекта.
• Устанавливать оборудование строго по технике безопасности, опираясь на условия работы.
• Периодически проводить осмотры, профилактику и чистку. Для оборудования при постоянном использовании – это минимум раз в полгода. Обслуживание при периодическом применении проводят по окончании сезона и перед его наступлением.

С таким подходом канализационный насос будет надежным, безопасным в эксплуатации, прослужит бесперебойно в течение нескольких лет, а вы оцените все преимущества его работы.
