Как автоматизировать работу поверхностного насоса: выбор блока управления и реле давления

Основные элементы автоматики для поверхностного насоса

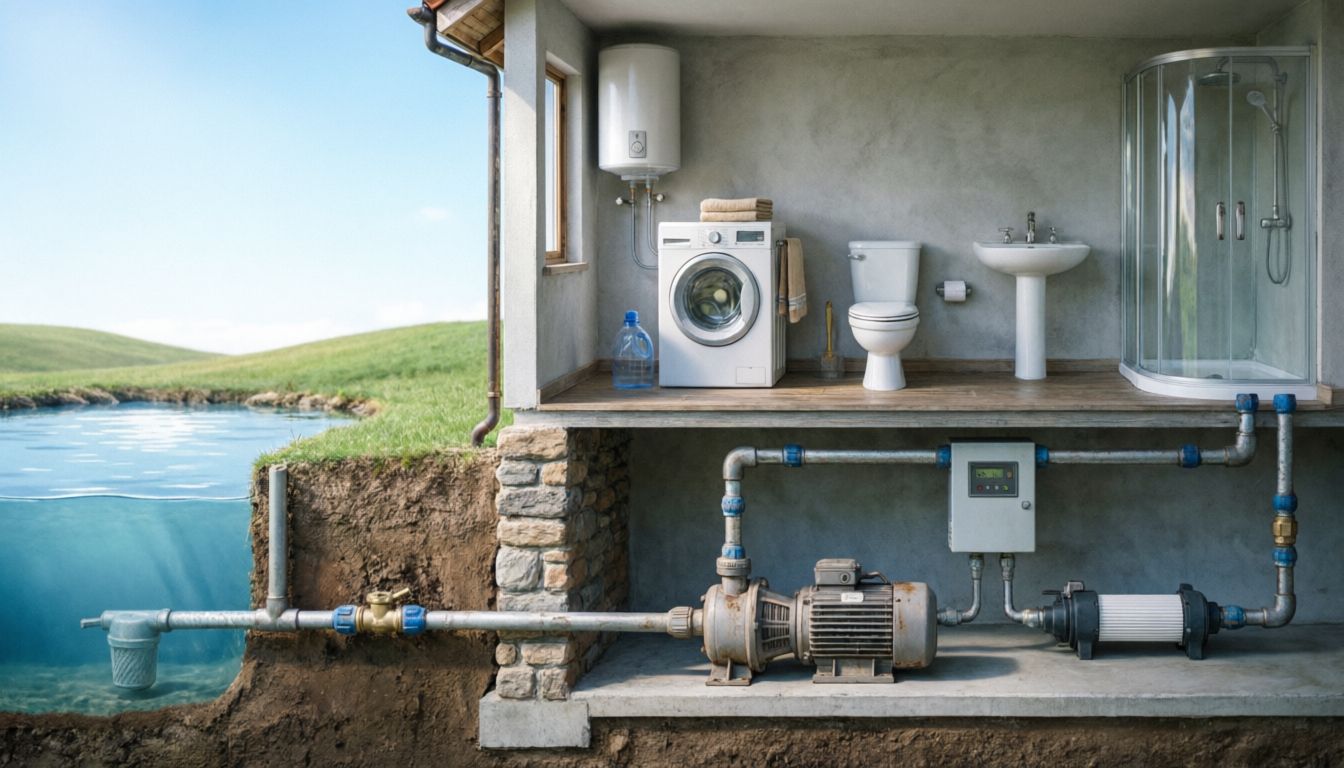

Для корректной работы поверхностной насосной станции или отдельного агрегата используется комплекс устройств, обеспечивающих автоматическое управление насосом. Каждое из них выполняет свою функцию, а вместе они обеспечивают бесперебойную подачу воды и защиту системы. Все элементы должны быть согласованы между собой по техническим параметрам, поскольку отклонения могут привести к нестабильной работе или аварийным ситуациям.

Реле давления: принцип работы и назначение

Реле давления – это главный управляющий элемент, который замыкает и размыкает цепь питания в зависимости от напора воды. Конструктивно реле представляет собой устройство с мембраной, пружинным механизмом и контактной группой. Мембрана реагирует на давление воды, передавая усилие на пружины, которые, в свою очередь, замыкают или размыкают электрические контакты. Когда давление падает ниже установленного предела (например, при открытии крана), контакты замыкаются, и насос включается. После достижения верхнего порога цепь разрывается, и подача воды прекращается.

Основные характеристики качественного реле:

• Диапазон настройки: от 1 до 5-6 атмосфер (зависит от модели);
• Наличие пружин для регулировки верхнего и нижнего порога срабатывания;
• Возможность подключения к стандартному штуцеру на 1/4 дюйма;
• Степень пылевлагозащиты – не ниже IP44.

Лучше выбирать реле с встроенным манометром или устанавливать этот измерительный прибор отдельно, поскольку он необходим для точной настройки и визуального контроля давления.

Гидроаккумулятор: зачем нужен и как рассчитать объем

Гидроаккумулятор – обязательный элемент классической системы водоснабжения с реле давления. Он представляет собой герметичный металлический бак, внутри которого находится эластичная мембрана. Пространство между мембраной и стенками бака заполнено воздухом под давлением.

Гидроаккумулятор выполняет три важные задачи:

1. Создает запас воды на случай отключения электричества.
2. Снижает количество циклов включения/выключения насоса, продлевая его ресурс.
3. Сглаживает гидроудары, которые возникают при резком закрытии крана.

Правильный выбор гидроаккумулятора напрямую влияет на ресурс насоса и комфорт эксплуатации системы. Чем больше объем бака, тем реже происходит включение оборудования.

Формула для точного расчета необходимого объема гидроаккумулятора учитывает производительность насоса и количество одновременно работающих кранов. Но на практике чаще всего используется упрощенная формула:

Объем гидроаккумулятора (л) = 10 × (максимальный расход воды в минуту) / (допустимое количество пусков насоса в час)

Пример: Для типового дома с 2-3 проживающими людьми и набором из 3-4 точек водоразбора (кухня, душ, туалет, полив) оптимальный объем бака составляет 50-80 литров.

Максимальный расход для небольшого дома – 30-40 л/мин. Допустимое количество пусков – около 20 в час для большинства поверхностных насосов. Следовательно, минимальный объем бака = (10 × 40) / 20 = 20 литров. Однако такой бак будет работать на пределе, поэтому безопаснее выбирать емкость в 2-3 раза больше – 50-80 л.

Блок защиты от сухого хода: предотвращение поломок

Блок защиты от сухого хода – это устройство, которое отключает насос, когда в системе исчезает вода. Работа без жидкости приводит к перегреву двигателя и быстрому выходу оборудования из строя.

Существует три основных типа датчиков сухого хода:

• Поплавковый. Срабатывает при падении уровня воды в источнике ниже заданной отметки. Подходит для колодцев и емкостей;
• Реле потока. Контролирует наличие движения воды в трубопроводе. Компактное устройство, которое устанавливается на выходе из насоса;
• Электронный блок. Анализирует ток, напряжение и другие параметры работы, отключая питание при аномалиях. Самый надежный, но и самый дорогой вариант.

Для поверхностных насосов, которые могут подсасывать воздух при падении уровня в скважине, лучше всего подходит комбинация реле потока и поплавка или один качественный электронный блок.

Схема подключения и настройки основных узлов

Правильная схема подключения насоса напрямую влияет на его работу и долговечность. Все элементы должны быть установлены в определенной последовательности, а соединения – выполнены герметично и с учетом давления в системе.

Пошаговый монтаж автоматики для поверхностных агрегатов:

1. Установка гидроаккумулятора. Бак монтируют на резиновые прокладки для гашения вибраций. К его входному штуцеру крепят пятивыводной штуцер («пятерник»).
2. Подключение реле давления и манометра. На два свободных выхода «пятерника» накручиваются реле и манометр. Все резьбовые соединения герметизируют ФУМ-лентой или льняной пастой.
3. Монтаж защиты от сухого хода. Датчик потока или реле сухого хода устанавливают на трубу после насоса, но до гидроаккумулятора.
4. Соединение с насосом. Выход насоса через обратный клапан подключают к свободному отверстию «пятерника». Обратный клапан ставят обязательно – он не дает воде стекать обратно в скважину при выключенном двигателе.
5. Электрическая часть. Питающий кабель от насоса подключают к реле давления через клеммную колодку. В разрыв цепи между реле и двигателем встраивают блок защиты от сухого хода (если он не встроен в реле). Важно заземлить все металлические части и использовать автомат защиты.

При монтаже нужно учитывать диаметр труб, чтобы не создавать избыточного сопротивления потоку. Также необходимо избегать лишних поворотов и сужений, так как они могут снижать эффективность работы системы.

Настройка реле давления

Регулировка включает установку давления включения и отключения. Перед настройкой нужно проверить давление воздуха в гидроаккумуляторе (при полностью слитой воде). Оно должно быть на 0,2-0,3 атмосферы ниже нижнего порога включения насоса. Обычно это значение составляет 1,5 атм.

Регулировка осуществляется двумя гайками на пружинах реле:

• Большая гайка (P)— устанавливает верхний предел отключения насоса. Вращение по часовой стрелке увеличивает давление выключения.
• Малая гайка (ΔP)— задает разницу между давлением включения и выключения. Чаще всего ее выставляют на 1,4-1,6 атм.

Типовые настройки для частного дома: включение на 1,5-2,0 атм, выключение на 2,5-3,0 атм. Эти значения обеспечивают комфортный напор в душе и кранах без перегрузки насоса. Важно учитывать, что слишком узкий диапазон приведет к частым включениям, а слишком широкий — к нестабильному давлению. После каждого изменения параметров необходимо проверить работу системы, открыв и закрыв кран.

Готовые насосные станции vs самостоятельная сборка

На рынке представлены как отдельные компоненты для самостоятельной сборки, так и готовые насосные станции, где производитель уже объединил насос, гидроаккумулятор и реле давления в одном корпусе. У каждого варианта есть свои плюсы.

Чем хороши готовые насосные станции

Такие решения уже оптимизированы по параметрам, что делает их более эффективными и надежными. Это делает их удобными для пользователей без опыта в монтаже систем водоснабжения.

Преимущества готовых станций:

1. Быстрый монтаж. Достаточно подключить входную и выходную трубы и подать питание.
2. Согласованность параметров. Производитель уже подобрал объем гидроаккумулятора и настройки реле под производительность насоса.
3. Компактность. Все элементы смонтированы на общей раме или закрыты кожухом.
4. Гарантия и сервис. Вы получаете одно устройство, на которое распространяется гарантия производителя.

Когда лучше собирать автоматику самому

Самостоятельная сборка оправдана в нескольких случаях:

• Вы хотите использовать уже имеющийся насос или гидроаккумулятор;
• Требуется нестандартный объем бака или специфические настройки автоматики;
• Бюджет ограничен – иногда дешевле купить компоненты по отдельности;
• Необходимо организовать резервирование или добавить дополнительные датчики (например, защиты от протечек).

Главный минус самостоятельной сборки – вы сами отвечаете за совместимость всех компонентов и правильность монтажа. Ошибки могут привести к быстрому износу насоса или аварии. Одной из типичных ошибок является несоответствие давления в гидроаккумуляторе и параметров реле. Также часто допускается ошибка при выборе диапазона давления, из-за чего возникают гидроудары или недостаточный напор воды

Итоги

Автоматизация системы водоснабжения с использованием реле давления, гидроаккумулятора и защитных устройств позволяет создать надежную и эффективную систему. При правильной настройке она обеспечивает стабильное давление, снижает нагрузку на насос и защищает его от аварийных режимов.

Если вы не хотите разбираться в тонкостях монтажа и настройки параметров системы, лучше выбрать готовое решение. Для большинства владельцев частных домов оптимальным выбором станет готовая насосная станция с гидроаккумулятором 50-80 л и механическим реле давления. Она надежна и проста в установке, а для ее обслуживания не требуются глубокие технические знания.
