Где используются вакуумные насосы в промышленности: применение, виды и принцип работы

Содержание

Что такое вакуумный насос и для чего он нужен
Устройство вакуумного насоса
Виды вакуумных насосов
Где применяются вакуумные насосы в промышленности
Основные технические характеристики вакуумных насосов
Как выбрать вакуумный насос
Эксплуатация и обслуживание вакуумных насосов
Часто задаваемые вопросы (FAQ)
Сравнительная таблица типов вакуумных насосов
Заключение

Вакуумное оборудование окружает нас повсюду, хотя мы его почти не замечаем. От упаковки продуктов до производства микросхем, от хирургических операций до космических исследований - везде используется вакуумная техника. Это устройства, предназначенные для удаления газов и паров из замкнутого объёма с целью получения вакуума. Без них невозможно представить современную промышленность, медицину и науку. В этой статье мы подробно разберём, что такое вакуумный насос, как он устроен, какие бывают виды и, главное, где именно применяется это оборудование в различных отраслях.

Что такое вакуумный насос и для чего он нужен

Определение и назначение

Простыми словами, вакуумный насос - это устройство, которое создаёт разрежение ниже атмосферного давления. Его главная задача - откачивать газ или пар из замкнутого пространства, чтобы создать в нём область пониженного давления. Качество вакуума напрямую влияет на эффективность технологических операций в самых разных сферах.

Вакуумный агрегат может работать как самостоятельное оборудование или быть частью сложной вакуумной системы. Главное преимущество этого устройства - возможность удаления нежелательных газов из пространства и создание области поддержания определённого давления. Разнообразие типов вакуумных машин позволяет найти оптимальное решение для любой задачи.

Принцип работы вакуумного насоса

Принцип работы вакуумного насоса зависит от его типа, но в основе большинства конструкций лежит объёмная откачка. Этот принцип заключается в периодическом изменении объёма рабочей камеры и удалении газа отдельными порциями. Работа таких агрегатов основана на законе Бойля-Мариотта, когда газ рассматривается как непрерывная среда.

Цикл работы объёмного устройства включает три этапа: всасывание газа за счёт расширения рабочей камеры, уменьшение объёма камеры и сжатие газа, а затем удаление сжатого газа из рабочей камеры. Этот процесс повторяется циклически, обеспечивая непрерывную откачку.

Например, в пластинчато-роторном насосе вращающийся ротор и неподвижный статор образуют замкнутый объём, который увеличивается в размере и всасывает газ. При вращении крыльчатки размер каждой камеры изменяется - при увеличении камеры воздух расширяется, давление падает, и создаётся частичный вакуум.

Устройство вакуумного насоса

Основные узлы и элементы

Устройство вакуумного насоса зависит от его типа, но большинство механических моделей имеют схожие конструктивные элементы. Основные узлы включают корпус, внутри которого создаётся разрежение, ротор или поршень для перемещения газа, систему клапанов для впуска и выпуска газа, а также вакуумные уплотнения для герметизации.

В пластинчато-роторных агрегатах, которые наиболее распространены в промышленности, конструкция включает стальной ротор, закреплённый эксцентрично внутри стального корпуса. В прорезях ротора помещены подвижные пластины, которые плотно прижимаются к внутренним стенкам корпуса с помощью пружины или центробежной силы. Масло в таких устройствах выполняет сразу несколько функций: герметизирует зазоры между деталями, охлаждает и смазывает подвижные части. Всасывающий патрубок оснащён обратным клапаном для предотвращения обратного хода газа, а быстроразъёмные соединения упрощают монтаж и демонтаж оборудования.

Как устроен вакуумный насос

В зависимости от конструкции, вакуумные насосы могут быть роторными, поршневыми, мембранными, струйными и другими. К механическим насосам относятся пластинчато-роторные, винтовые и мембранные модели. В пластинчато-роторном устройстве процесс выглядит так: при вращении ротора с пластинами откачиваемый газ по впускному патрубку входит в область всасывания, которая расширяется. Затем газ захватывается следующей пластиной, образуя область переноса, переносится к выпускному патрубку, образуя область сжатия, где сжимается до атмосферного давления и выбрасывается из агрегата через выпускной клапан. Для откачки парогазовых смесей с большим содержанием паров воды в пластинчато-роторном устройстве используется газобалластное оснащение.

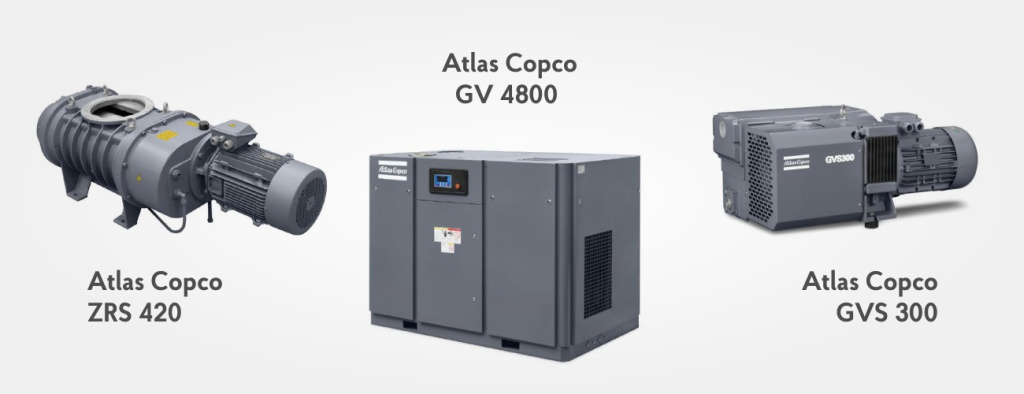

Виды вакуумных насосов

По типу конструкции

Пластинчато-роторные

Это самый распространённый тип вакуумного оборудования в промышленности. Пластинчато-роторные агрегаты обеспечивают хорошее сочетание скорости откачки, простоты конструкции и надёжности. Они могут быть одноступенчатыми и двухступенчатыми - двухступенчатые модели обеспечивают более глубокий вакуум. Основной недостаток - наличие масла, присутствие которого в ряде технологических процессов недопустимо.

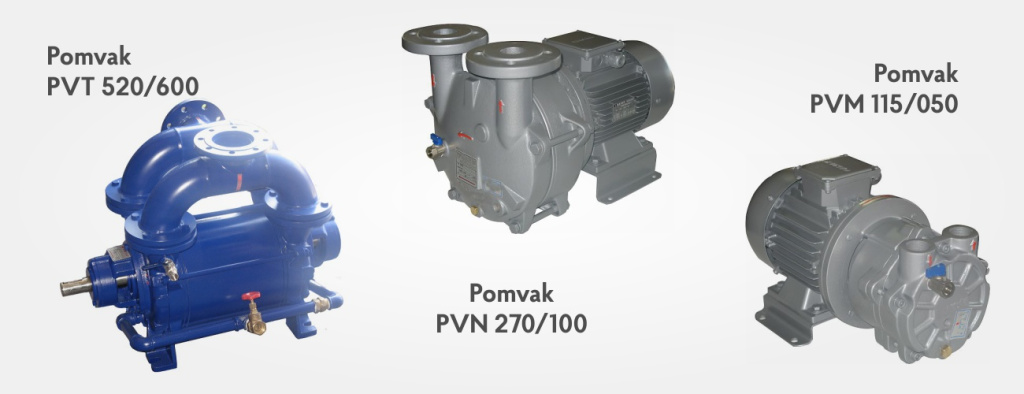

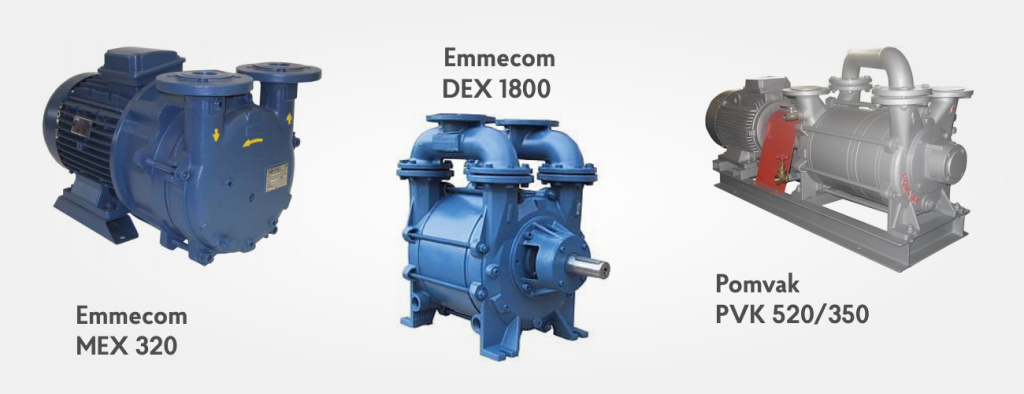

Жидкостно-кольцевые

Водокольцевые (жидкостно-кольцевые) насосы - это надёжное оборудование, не требующее особого обслуживания, с внутренним водяным охлаждением. Они обеспечивают стабильную работу с влажными газами и применяются в системах охлаждения, кондиционирования, газоотведения. Эти агрегаты не требуют особого обслуживания и используются в областях с высокими требованиями к окружающему воздуху (например, упаковка в пищевой промышленности). Жидкостно-кольцевые насосы хорошо справляются с откачкой газов и паров.

Винтовые

Винтовые вакуумные насосы - современное решение для промышленных предприятий. Они используют технологически продвинутую конструкцию винта с масляным уплотнением вращающихся элементов. Такие агрегаты обеспечивают скорость откачки от 300 до 5000 м³/ч, что делает их идеальными для критических применений в производстве печатной продукции, электронной промышленности, производстве пластмасс, упаковочной и деревообрабатывающей промышленности. Более выгодный принцип сжатия даёт преимущество по энергопотреблению по сравнению с пластинчато-роторными устройствами, а технологии с частотным приводом экономят до 50% электроэнергии.

Турбомолекулярные

Турбомолекулярные агрегаты относятся к высоковакуумным механическим насосам. В них создаётся преимущественное движение молекул газа в направлении откачки при вращении ротора, состоящего из системы дисков. Такие устройства позволяют получать предельное разрежение до 10⁻⁷ Па при практически безмасляной остаточной атмосфере.

Мембранные

Мембранные вакуумные насосы работают за счёт движения гибкой мембраны, которая создаёт разрежение. Основное преимущество - отсутствие контакта газа с подвижными металлическими частями, что снижает риск загрязнения. Это делает мембранные решения удобными для работы с химически активными веществами. Их особенно часто применяют в лабораториях и фармацевтике. Спиральные вакуумные насосы также относятся к сухим технологиям и используются в аналогичных областях.

По наличию смазки

Масляные

Масляные вакуумные насосы используют вакуумное масло для уплотнения зазоров между деталями и частичного охлаждения. Масло помогает стабилизировать работу и повысить герметичность. Пластинчато-роторные агрегаты - яркий пример масляных устройств. При правильно подобранном масле и регулярном обслуживании они могут иметь срок службы до 10 лет.

Сухие (безмасляные)

Сухие вакуумные насосы работают без масла в рабочей камере. Их применяют в условиях, где попадание смазки в откачиваемый поток недопустимо. К сухим агрегатам относятся мембранные, спиральные, некоторые винтовые модели. Сухие вакуумные насосы более экологичны и требуют меньше обслуживания, но обычно дороже масляных аналогов.

По типу перекачиваемой среды

Для воды

Вакуумные насосы для воды используются для откачки жидкостей, включая воду. Это могут быть как специальные модели, устойчивые к попаданию жидкости, так и универсальные агрегаты, которые допускают работу с влажными газами. Водокольцевые устройства, например, хорошо справляются с перекачкой влажных газов и паров.

Для газов и паров

Большинство вакуумных агрегатов предназначены для работы с газами и парами. Механические насосы (пластинчато-роторные, винтовые, турбомолекулярные) эффективно откачивают газовые смеси. Для откачки парогазовых смесей с большим содержанием паров воды используют газобалластные устройства. Откачиваемая среда не должна содержать агрессивных компонентов, если насос не предназначен для этого.

Для агрессивных сред

Для работы с химически активными газами, парами кислот, щелочей или растворителей выпускают химически стойкие модели. Их проточная часть выполнена из материалов, устойчивых к коррозии, например, из нержавеющей стали. Такие агрегаты применяют в химической промышленности и лабораториях.

Где применяются вакуумные насосы в промышленности

Пищевая промышленность

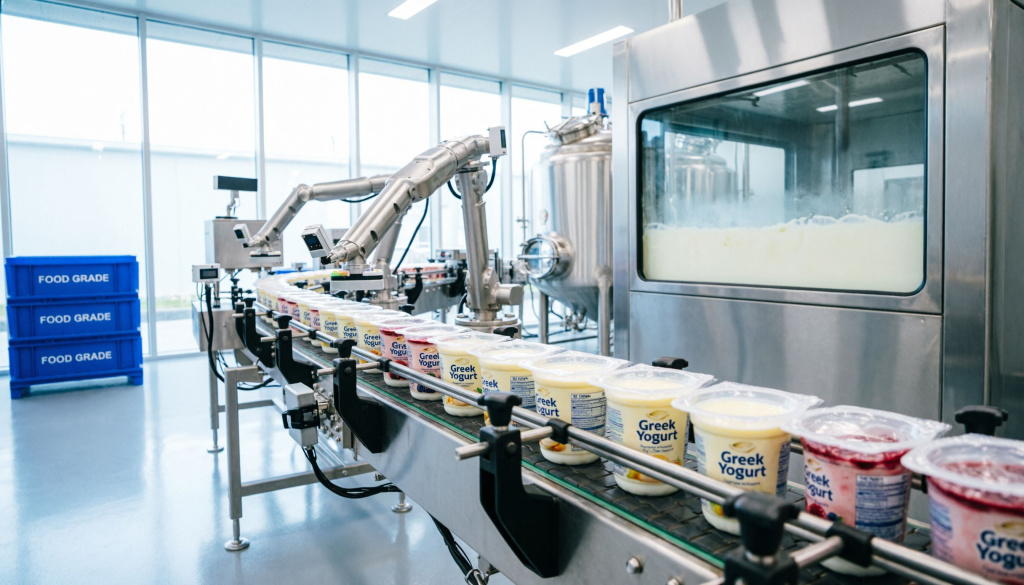

Вакуумное оборудование играет ключевую роль в пищевом производстве. Его используют для вакуумной упаковки продуктов, чтобы продлить срок годности и сохранить свежесть. Уплотнение пакетов путём удаления воздуха изнутри предотвращает окисление и размножение бактерий.

Водокольцевые насосы особенно востребованы в пищевой промышленности для упаковки, где требования к окружающему воздуху высоки. Также вакуум используется для дегазации жидкостей, сушки продуктов, вакуумного охлаждения, стабилизации продуктов. Вакуумные станции применяются при бутилировании, консервации и производстве пластмасс для пищевых целей.

Фармацевтическая промышленность

В фармацевтике вакуумные агрегаты используются для производства и упаковки лекарственных средств. Они применяются для удаления влаги из лекарств, что продлевает их срок годности и улучшает стабильность - этот процесс называется вакуумной сушкой. Без вакуума не обойтись при производстве капсул, чтобы удалить воздух и предотвратить окисление активных веществ.

Также вакуумные насосы используются для дистилляции, концентрирования и фильтрации в производстве медицинских препаратов. Мембранные агрегаты особенно популярны в фармацевтике благодаря отсутствию риска загрязнения.

Нефтегазовая и химическая промышленность

В химической промышленности вакуумное оборудование применяется для дистилляции, сушки и кристаллизации веществ, а также для удаления растворителей. В нефтегазовой отрасли они используются для перегонки нефти, дегазации, вакуумной дистилляции, очистки газов.

Для работы с агрессивными средами выпускают химически стойкие модели из нержавеющей стали. Также вакуум применяется для удаления воздуха из реакторов и создания инертной атмосферы. Промышленные вакуумные насосы в этой отрасли работают в самых жёстких условиях.

Металлургия и машиностроение

В металлургии вакуум используется для удаления газов из металлов при их плавке и обработке, чтобы получить более чистый и прочный материал. Вакуумная плавка, литьё, термическая обработка металлов - все эти процессы требуют создания контролируемой среды.

В машиностроении вакуумные агрегаты применяются для термообработки и напыления деталей. Также они используются в производстве композитов и при обработке металлов. В вакуумных камерах моделируются условия для нанесения защитных покрытий.

Медицина и лабораторные исследования

Вакуумные насосы в медицине играют важную роль. Они используются в оборудовании для искусственной вентиляции лёгких, хирургических аспираторах и других приборах, где требуется контролируемое давление. В медицинских учреждениях вакуум используется для стерилизации инструментов и оборудования, что помогает предотвратить инфекции. Вакуумные системы применяются для удаления выделений, крови или других жидкостей во время хирургических операций.

В лабораториях вакуумное оборудование незаменимо для фильтрации, вакуумной сушки, дегазации, дистилляции. Лаборатории чаще выбирают мембранные модели благодаря сухой работе, отсутствию паров масла, высокой надёжности и простому обслуживанию. Контроллеры вакуума позволяют отслеживать давление в реальном времени и автоматически поддерживать заданные параметры.

Строительство и ЖКХ

В строительстве вакуумные агрегаты применяются для производства композитов и бетона. Вакуумные системы для откачки воды и воздуха используются при осушении строительных площадок. В ЖКХ применяются вакуумные канализационные системы.

Другие отрасли промышленности

Вакуумное оборудование находит применение во множестве других отраслей. В производстве полупроводников и микросхем вакуум необходим для создания чистой среды при нанесении тонких плёнок. Вакуум используется для нанесения покрытий на оптические компоненты, включая линзы. В электронике вакуумные агрегаты применяются при создании структур микросхем.

В печатном производстве и деревообработке используют винтовые вакуумные насосы. В производстве пластмасс и упаковочной промышленности - тоже. В аэрокосмической отрасли вакуумные камеры используются для моделирования космического пространства и тестирования спутников. В атомной энергетике и в составе ускорителей частиц применяются криогенные вакуумные насосы. Вихревые насосы и электрические вакуумные насосы используются в лабораторной практике и на небольших производствах.

Основные технические характеристики вакуумных насосов

Предельное остаточное давление (разряжение)

Предельное давление - это минимальное давление, которое может обеспечить насос. Это ключевой параметр, определяющий, какой уровень вакуума достижим. По этому показателю агрегаты делятся на низковакуумные (от 10⁵ до 10² Па), средневакуумные (от 10² до 10⁻¹ Па), высоковакуумные (от 10⁻¹ до 10⁻⁶ Па) и сверхвысоковакуумные (менее 10⁻⁶ Па). Качество вакуума напрямую влияет на эффективность технологических операций. Разные отрасли требуют разного уровня разрежения: для упаковки продуктов достаточно низкого, а для производства микросхем необходим сверхвысокий.

Производительность (скорость откачки)

Быстрота откачки - это объём газа, откачиваемый при определённом давлении в единицу времени. Измеряется в литрах в секунду или кубометрах в час. Геометрическая быстрота объёмной откачки равна произведению объёма рабочей камеры на частоту циклов откачки. Например, винтовые вакуумные насосы обеспечивают скорость откачки от 300 до 5000 м³/ч, что делает их идеальными для критических применений. Пластинчато-роторные агрегаты имеют быстроту откачки до 750 л/с.

Мощность двигателя

Мощность двигателя влияет на производительность и энергопотребление. Современные технологии с частотным регулированием привода позволяют экономить до 50% электроэнергии. При выборе агрегата важно учитывать не только мощность, но и энергоэффективность, особенно при длительной непрерывной работе.

Тип смазки и расход масла

Для масляных устройств важны тип масла и его расход. Масло выполняет функции уплотнения, смазки и охлаждения. В пластинчато-роторных агрегатах масло обеспечивает уплотнение зазоров между деталями. При правильно подобранном масле и регулярном обслуживании срок службы масляных устройств может достигать 10 лет. Сухие агрегаты не требуют масла, но обычно дороже.

Уровень шума и вибрации

Уровень шума важен для использования в лабораториях, медицинских учреждениях и на производствах с высокими требованиями к комфорту. Масляные агрегаты с масляной смазкой отличаются низким уровнем шума. Мембранные насосы также относительно тихие. Винтовые устройства могут иметь повышенный уровень шума, но современные модели оснащаются шумопоглощающими кожухами.

Как выбрать вакуумный насос

Определите требуемый уровень вакуума

В зависимости от технологической задачи, определите, какой уровень вакуума вам нужен - низкий, средний, высокий или сверхвысокий. Для упаковки продуктов достаточно низкого вакуума (10⁵–10² Па). Для сушки и дистилляции требуется средний вакуум (10²–10⁻¹ Па). Для производства полупроводников и научных исследований - высокий (10⁻¹–10⁻⁶ Па) или сверхвысокий (менее 10⁻⁶ Па).

Рассчитайте необходимую производительность

Оцените, какой объём газа нужно откачивать за единицу времени. Учитывайте объём вакуумной камеры, скорость технологических процессов и допустимое время откачки. Например, для больших промышленных систем могут потребоваться агрегаты с производительностью до нескольких тысяч м³/ч.

Учтите условия эксплуатации

Температура, влажность, запылённость, наличие агрессивных газов - все эти факторы влияют на выбор насоса. Для работы с влажными газами подходят водокольцевые агрегаты. Для пыльных условий - устройства с защитой двигателя. Для агрессивных сред - химически стойкие модели из нержавеющей стали.

Выберите тип насоса

Выбор типа агрегата зависит от требуемого вакуума, производительности, условий эксплуатации и бюджета. Пластинчато-роторные - универсальный вариант для большинства промышленных задач. Винтовые - для больших объёмов и экономии энергии. Мембранные - для лабораторий и фармацевтики. Турбомолекулярные - для высокого вакуума.

Обратите внимание на бренд

Качество и надёжность вакуумного оборудования зависят от производителя. Обратите внимание на бренды с хорошей репутацией и развитой сервисной сетью. Это обеспечит доступность запасных частей и квалифицированное обслуживание. Например, пластинчато-роторные агрегаты с масляным уплотнением требуют периодической замены масла и пластин, поэтому важно наличие сервисного центра.

Эксплуатация и обслуживание вакуумных насосов

Как правильно пользоваться вакуумным насосом

Основные правила эксплуатации включают соблюдение режимов работы, контроль параметров и своевременное обслуживание. Не допускайте попадания жидкостей и твёрдых частиц в рабочую камеру (если агрегат не предназначен для этого). Следите за уровнем масла в масляных устройствах. Обеспечьте правильное охлаждение и вентиляцию. Шланги вакуумные должны быть подходящего диаметра и без повреждений.

Регламент технического обслуживания

Регламент обслуживания зависит от типа насоса. Для масляных устройств требуется периодическая замена масла и фильтров, проверка состояния пластин и уплотнений. Для сухих агрегатов - замена мембран (для мембранных) и фильтров. Проверяйте герметичность соединений и состояние клапанов. Используйте только рекомендованные производителем расходные материалы. Вакуумные станции требуют более комплексного подхода к обслуживанию.

Как проверить вакуумный насос

Признаки неисправности включают снижение скорости откачки, повышение предельного давления, необычный шум или вибрацию. Проверяйте уровень и состояние масла в масляных агрегатах - изменение цвета или появление пены может указывать на проблемы. Используйте течеискатели для проверки герметичности системы. Контроллеры вакуума помогут точно оценить текущие параметры.

Как хранить вакуумный насос

Храните агрегат в сухом, защищённом от пыли помещении. Перед длительным хранением слейте масло (для масляных устройств) и законсервируйте оборудование. Закрывайте входные и выходные патрубки заглушками, чтобы предотвратить попадание грязи. При подготовке к работе после хранения проведите полное техническое обслуживание.

Часто задаваемые вопросы (FAQ)

Что такое вакуумный насос простыми словами?
Вакуумный насос - это устройство, которое откачивает воздух из замкнутого пространства, создавая в нём разрежение (область пониженного давления). По сути, это «вытяжка» для газов.

Для чего нужен вакуумный насос?
Вакуумный насос нужен для удаления газов и паров из замкнутого объёма с целью получения вакуума. Применяется в промышленности, медицине, науке - от упаковки продуктов до производства микросхем и космических исследований.

Как работает вакуумный насос?
Принцип работы зависит от типа агрегата. В механических устройствах (например, пластинчато-роторных) вращающиеся элементы создают области пониженного давления, куда поступает газ, который затем сжимается и выбрасывается наружу.

Чем отличается масляный вакуумный насос от сухого?
Масляные агрегаты используют масло для уплотнения, смазки и охлаждения. Они обеспечивают более высокий вакуум, но требуют замены масла. Сухие (безмасляные) устройства работают без масла, более экологичны и требуют меньше обслуживания, но обычно дороже.

Какое разряжение создает вакуумный насос?
В зависимости от типа, вакуумные агрегаты создают разрежение от 10⁵ Па (низкий вакуум) до 10⁻⁶ Па и ниже (сверхвысокий вакуум). Например, пластинчато-роторные устройства обеспечивают вакуум до 10⁻¹ Па, а турбомолекулярные - до 10⁻⁷ Па.

Где используется вакуумный насос в промышленности?
В пищевой промышленности - для упаковки. В фармацевтике - для сушки и производства лекарств. В металлургии - для удаления газов из металлов. В химии - для дистилляции и сушки. В электронике - для производства микросхем. В машиностроении - для термообработки и напыления. Это далеко не полный список.

Что будет, если в вакуумный насос попадёт вода?
Попадание жидкости может повредить агрегат, особенно масляные модели, не предназначенные для работы с водой. Вода может вызвать коррозию, эмульгирование масла, что приведёт к потере смазывающих свойств и выходу из строя. Для работы с влажными газами используют устройства с газобалластным оснащением или водокольцевые насосы.

Как часто нужно менять масло в вакуумном насосе?
Периодичность замены масла зависит от интенсивности эксплуатации и типа агрегата. Обычно масло меняют каждые 1000–3000 часов работы или при появлении признаков загрязнения. Рекомендуется проверять состояние масла регулярно и заменять его при изменении цвета или вязкости.

Можно ли использовать вакуумный насос для воды?
Обычные вакуумные агрегаты не предназначены для перекачки воды. Для откачки воды используют специальные модели - водокольцевые насосы или устройства с газобалластным оснащением.

Как проверить вакуумный насос на исправность?
Проверьте скорость откачки и предельное давление с помощью вакуумметра. Оцените уровень шума и вибрации. Проверьте состояние масла (для масляных устройств) и герметичность соединений. При подозрении на утечки используйте течеискатель.

Из чего состоит вакуумный насос?
Основные элементы: корпус, ротор или поршень, клапаны, патрубки, уплотнения, система смазки (для масляных моделей), обратный клапан, быстроразъёмные соединения.

Как работает вакуумный насос для воды?
Специальные модели для воды (водокольцевые) работают за счёт вращения крыльчатки, которая создаёт водяное кольцо внутри корпуса. Это кольцо захватывает и откачивает газовоздушную смесь вместе с парами воды, не повреждая оборудование.

Сравнительная таблица типов вакуумных насосов

Тип насоса	Уровень вакуума	Производительность	Смазка	Применение
Пластинчато-роторный	Низкий–средний (до 10⁻¹ Па)	До 750 л/с	Масляная	Универсальное, промышленность
Водокольцевой (жидкостно-кольцевой)	Низкий	Средняя	Вода	Влажные газы, пищевая промышленность
Винтовой	Низкий–средний	300–5000 м³/ч	Масляная или сухая	Промышленность, упаковка, электроника
Турбомолекулярный	Высокий (до 10⁻⁷ Па)	Высокая	Безмасляная	Научные исследования, полупроводники
Мембранный	Низкий–средний	Низкая–средняя	Безмасляная	Лаборатории, фармацевтика

Заключение

Вакуумное оборудование - это невидимые помощники современной промышленности, науки и медицины. От упаковки продуктов до космических исследований - везде работает эта техника. Понимание устройства, принципов работы и областей применения вакуумных агрегатов поможет вам сделать правильный выбор и эффективно использовать это оборудование в ваших задачах. Правильный выбор, эксплуатация и своевременное обслуживание - залог долгой и бесперебойной работы вакуумной техники. Если у вас остались вопросы или вы хотите получить консультацию по подбору подходящей модели - обращайтесь к нашим специалистам. Мы поможем выбрать оптимальное оборудование для ваших задач.
